1. Tujuan

1. Tujuan [kembali]

Mampu Mengerti dan Memahami Rangkaian Op-Amp Komparator Inverting dengan Vref = 0
Mampu Memahami Prinsip Kerja Sensor Sound, Sensor Touch , dan Sensor PIR

Voltmeter adalah alat ukur yang digunakan untuk mengukur besara tegangan atau beda potensial listrik antara dua titik pada suatu rangkaian listrik yang dialiri arus listrik. Pada alat ukur voltmeter ini biasanya ditemukan tulisan voltmeter (V), milivoltmeter (mV), mikrovoltmeter, dan kilovolt (kV). Sekarang ini, voltmeter ditemukan dalam dua jenis yaitu voltmeter analog (jarum penunjuk) dan voltmeter digital. Voltmeter memiliki batas ukur tertentu, yakni nilai tegangan maksimum yang dapat diukur oleh voltmeter tersebut.

Spesifikasi :

Angka rangkuman masukan biasanya di mulai dari ± 1,000000 V hingga s/d ± 1000, 000 V (Metode pemilihan rangkuman dilakukan dengan cara otomatis dan indikasi beban lebih).
Ketelitian mutlak tercatat mencapai ± 0,005 persen dari pembacaan yang sudah dilakukan.
Angka stabilitas untuk jangka pendek sebesar 0,002 persen dari pembacaan (periode 24 jam). Sedangkan untuk jangka panjang sebesar 0,008 persen pembacaan (periode 6 bulan).
Resolusi untuk 1 bagian dalam 106 yaitu 1 μV bisa dibaca pada rangkuman dari masukan 1 V.
Karakteristik masukannya yaitu tahanan masukan khas sebesar 10 MΩ dengan kapasitas masukan 40 pF.
Kalibrasi yang standar (internal) tidak tergantung pada rangkaian ukuran yang mana telah diperoleh dari sumber referensi yang sudah stabil.
Ada beberapa sinyal keluaran seperti perintah mencetak.

Generator daya

1. Generator dc

Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah.

Spesifikasi:

Non gearbox

Speed : 2750 rpm

Output : DC 12V

Arus : 35A

Built-in regulator

Dimensi body : panjang 11,5 cm x diameter 9,75 cm

Berat : 2,6 kg

Kondisi : second berkualitas

2. Baterai

Baterai (Battery) adalah sebuah alat yang dapat mengubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.

Spesifikasi dan Pinout Baterai
Input voltage: ac 100~240v / dc 10~30v
Output voltage: dc 1~35v
Max. Input current: dc 14a
Charging current: 0.1~10a
Discharging current: 0.1~1.0a
Balance current: 1.5a/cell max
Max. Discharging power: 15w
Max. Charging power: ac 100w / dc 250w
Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s
Ukuran: 126x115x49mm
Berat: 460gr

Bahan:

1. Resistor

   Resistor atau disebut juga dengan Hambatan adalah komponen elektronika pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan nilai Resistor atau Hambatan adalah Ohm.
   Spesifikasi dari Resistor adalah resistansinya dan daya listrik yang dapat dihantarkan. Karakteristik lain termasuk koefisien suhu, derau listrik (noise), dan induktansi. Resistor dapat diintegrasikan ke dalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu.

  Resistor adalah komponen elektronika pasif yang selalu digunakan dalam setiap rangkaian elektronika karena dia berfungsi sebagai penghambat arus listrik. Bila kita menginginkan arus yang besar maka kita pasang resistor yang nilai resistansinya kecil, mendekati nol atau sama dengan nol atau tidak dipasang sama sekali dengan demikian arus tidak lagi dibatasi. Resistor berfungsi sebagai  Penghambat arus listrik, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui karbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar, Sebagai tahanan arus listrik agar listrik yang melewati resistor di hambat melalui karbon yang berada di dalam tubuh resistor menjadi di perkecil apabila resistansinya besar.

2. Dioda IN4002

Spesifikasi :

3. Transistor BC547

Spesifikasi
Type - NPN
Collector-Emitter Voltage: 35 V
Collector-Base Voltage: 35 V
Emitter-Base Voltage: 5 V
Collector Current: 2.5 A
Collector Dissipation - 10 W
DC Current Gain (hfe) - 100 to 200
Transition Frequency - 160 MHz
Operating and Storage Junction Temperature Range -55 to +150 °C
Package - TO-126

Konfigurasi Transistor:
Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.
Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.
Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

4. Op-Amp LM741

Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
Konfigurasi UA741

Komponen Input

1. Touch Sensor

Touch Sensor

Konfigurasi pin

Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.

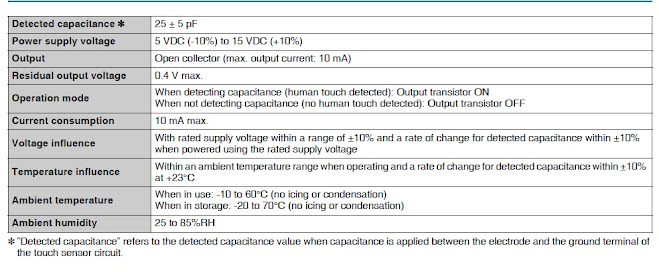

Spesifikasi

Grafik respon touch sensor

2. Sensor PIR

Sensor PIR atau Passive Infra Red adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu objek. Sensor PIR bersifat pasif, yang berarti sensor ini tidak memancarkan sinar infra merah melainkan hanya dapat menerima radiasi sinar infra merah dari luar. Sensor PIR dapat mendeteksi radiasi dari berbagai objek dan karena semua objek memancarkan energi radiasi, sebagai contoh ketika terdeteksi sebuah gerakan dari sumber infra merah dengan suhu tertentu yaitu manusia mencoba melewati sumber infra merah yang lain misal dinding, maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

Pin out

Spesifikasi

Vin : dc 5v 9v.
Radius : 180 derajat.
Jarak deteksi : 5 7 meter.
Output : digital ttl.
Memiliki setting sensitivitas.
Memiliki setting time delay.
Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.
Berat : 10 gr.

Grafik Sensor PIR

3. Sound Sensor

Sound sensor adalah sensor yang berfungsi mendeteksi suara. Module ini bekerja berdasarkan prinsip kekuatan gelombang suara yang masuk. Di mana gelombang suara tersebut mengenai membran sensor, yang berefek pada bergetarnya membran sensor. Dan pada membran tersebut terdapat kumparan kecil yang dapat menghasilkan besaran listrik.

Grafik Sensor Suara

Spesifikasi

Komponen Output

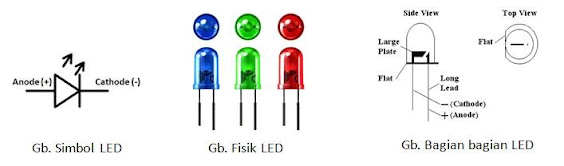

1. LED

Komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Konfigurasi pin

-Pin 1 : Positive Terminal Of Led

-Pin 2 : Negative Terminal Of Led

Spesifikasi :

-Superior Weather Resistance

-5mm Round Standard Directivity

-Uv Resistant Eproxy

-Forward Current (If): 30ma

-Forward Voltage (Vf): 1.8v To 2.4v

-Reverse Voltage: 5v

-Operating Temperature: -30℃ To +85℃

-Storage Temperature: -40℃ To +100℃

-Luminous Intensity: 20mcd

Tegangan LED menurut warna:

Infra merah : 1,6 V.
Merah : 1,8 V – 2,1 V.
Oranye : 2,2 V.
Kuning : 2,4 V.
Hijau : 2,6 V.
Biru : 3,0 V – 3,5 V.
Putih : 3,0 – 3,6 V.
Ultraviolet : 3,5 V.

2. Relay

Relay adalah komponen elektronika berupa sakelar elektronik yang digerakkan oleh arus listrik. Secara prinsip, relay merupakan tuas sakelar dengan lilitan kawat pada batang besi (solenoid) di dekatnya. Ketika solenoid dialiri arus listrik, tuas akan tertarik karena adanya gaya magnet yang terjadi pada solenoid sehingga kontak sakelar akan menutup. Pada saat arus hentikan, gaya magnet akan hilang, tuas akan kembali ke posisi semula dan kontak sakelar kembali terbuka. Relay biasanya digunakan untuk menggerakkan arus / tegangan yang besar (misalnya peralatan listrik 4 A / AC 220 V) dengan memakai arus / tegangan yang kecil (misalnya 0.1 A / 12 Volt DC).

Gambar Bentuk dan Simbol Relay

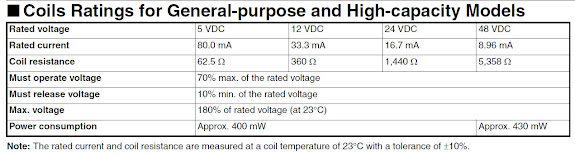

Spesifikasi

Konfigurasi pin

3. Motor DC

Seperti yang sudah dijelaskan sebelumnya bahwa motor terdiri atas 2 bagian utama yaitu stator dan motor. Pada stator terdapat lilitan (winding) atau magnet permanen, sedangkan rotor adalah bagian yang dialiri dengan sumber arus DC. Arus yang melalui medan magnet inilah yang menyebabkan rotor dapat berputar. Arah gaya elektromagnet yang ditimbulkan akibat medan magnet yang dilalui oleh arus dapat ditentukan dengan menggunakan kaidah tangan kanan.

Konfigurasi pin

Spesifikasi

4. Buzzer

Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser. Sederhananya buzzer mempunyai 2 buah kaki yaitu positif dan negatif. Untuk menggunakannya secara sederhana kita bisa memberi tegangan positif dan negatif 3 - 12V.

3. Dasar Teori [kembali]

a. Komparator inverting dengan Vref = 0

Rangkaian komparator inverting dengan tegangan input Vi berupa gelombang segitiga dan tegangan referensi Vref = 0 Volt adalah seperti gambar 88.

Untuk menghitung berapa tegangan ambang VUT(Upper Threshold Voltage) atau VLT(Lower Threshold Voltage) maka lakukan pemisalan kondisi tegangan output Vo = +Vsat atau –Vsat. Misalkan tegangan output Vo = +Vsat seperti gambar 89 maka dapat dihitung tegangan ambang atas VUT:

Misalkan tegangan output Vo = -Vsat seperti gambar 90 maka dapat dihitung tegangan ambang bawah VLT:

Bentuk gelombang tegangan output VO adalah seperti pada gambar 91 dan karakteristik I-O seperti pada gambar 92.

b. Resistor

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya (V=I R).
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)

Resistor di pasaran

c. Dioda 1N4002

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.

Dioda digambarkan seperti sebuah switch/saklar dimana saklar tersebut hanya akan bekerja di beri tegangan atau arah arus sesuai dengan polaritas kaki ioda itu sendiri. Pada arah bias maju, bias kaki anoda diberikan tegangan (+) dan tegangan (-) pada katoda maka dioda akan dapat mengalirkan arus pada satu arah. Sedangkan pada arah arus mundur bias dimana kaki anoda diberi tegangan (-) dan tegangan (+) pada katoda maka saklar menjadi terbuka atau saklar OFF.

d. Transistor BC547

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.
Jenis-jenis Transistor Bipolar

Transistor Bipolar terdiri dari dua jenis yaitu Transistor NPN dan Transistor PNP. • Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
• Transistor PNP adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan negatif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Emitor ke Kolektor.

Rumus

3 konfigurasi transistor bipolar
Cara mengukur transistor bipolar

Karakteristik input
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Karakteristik output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
Gelombang I/O Transistor

e. Op-Amp LM741

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Op-Amp memiliki beberapa karakteristik, di antaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Rangkaian dasar Op-Amp

Op Amp IC 741 adalah sirkuit terpadu monolitik, yang terdiri dari Penguat Operasional tujuan umum. Ini pertama kali diproduksi oleh semikonduktor Fairchild pada tahun 1963. Angka 741 menunjukkan bahwa IC penguat operasional ini memiliki 7 pin fungsional, 4 pin yang mampu menerima input dan 1 pin output.
Op Amp IC 741 dapat memberikan penguatan tegangan tinggi dan dapat dioperasikan pada rentang tegangan yang luas, yang menjadikannya pilihan terbaik untuk digunakan dalam integrator, penguat penjumlahan, dan aplikasi umpan balik umum. Ini juga dilengkapi perlindungan hubung singkat dan sirkuit kompensasi frekuensi internal yang terpasang di dalamnya.
Konfigurasi PIN
Spesifikasi:
Respons karakteristik kurva I-O:

f. Sound Sensor

Grafik Sensor Suara

g. Touch Sensor

Touch Sensor

Grafik Touch Sensor

h. PIR Sensor

Grafik Sensor PIR

4. Percobaan [kembali]

A. Prosedur percobaan

Siapkan alat dan bahan ke dalam proteus
Susun alat dan bahan seperti yang ada pada gambar
Uji coba rangkaian dan amati apakah berhasil atau tidak

B. Rangkaian simulasi

C. Prinsip kerja

Pada saat seseorang ingin belajar dan mendekati meja belajar, maka sensor PIR akan medeteksi orang tersebut, yang mengakibatkan sensor berlogika satu lalu sehingga adanya arus yang mengalir dari power supply menuju ke Vcc, kemudian dikeluarkan berupa tegangan melalui kaki Vout kemudian menuju ke Op-Amp di mana di sini Op-Amp sebagai komparator inverting dengan Vref =0 dimana Vout = +Vsat, Vut = R6/(R3 +R6)X Vsat =2000/2500X10,8 = 8,64v. Setelah itu tegangan diumpankan ke R5 menuju kaki base dengan tegangan yang cukup pada base sehingga transistor aktif dengan transistor aktif maka ada arus yang mengalir dari power supply menuju relay menuju kolektor menuju emitor terus ke ground, jenis dari biasnya yaitu fixed bias dengan adanya arus tersebut maka nilai menjadi aktif dengan switch-nya berpindah ke kiri sehingga rangkaian loop menjadi tertutup dengan rangkaian loop tertutup maka arus dapat mengalir yang mengakibatkan lampu belajar hidup.

Pada saat seseorang bersandar pada kursi, maka sensor touch akan medeteksi punggung yang bersandar, yang mengakibatkan sensor berlogika satu lalu sehingga adanya arus yang mengalir dari power supply menuju ke Vcc, kemudian dikeluarkan berupa tegangan melalui kaki Vout kemudian menuju ke Op-Amp di mana di sini Op-Amp sebagai komparator inverting dengan Vref =0 dimana Vout = +Vsat, Vut = R6/(R3 +R6)X Vsat =2000/2500X10,8 = 8,64v. Setelah itu tegangan diumpankan ke R10 menuju kaki base dengan tegangan yang cukup pada base sehingga transistor aktif dengan transistor aktif maka ada arus yang mengalir dari power supply menuju relay menuju kolektor menuju emitor terus ke ground, jenis dari biasnya yaitu fixed bias dengan adanya arus tersebut maka nilai menjadi aktif dengan switch-nya berpindah ke kiri sehingga rangkaian loop menjadi tertutup dengan rangkaian loop tertutup maka arus dapat mengalir yang mengakibatkan kipas angin menyala.

Pada saat ada keributan di luar, maka akan terdeteksi oleh sensor sound yang mengakibatkan sensor berlogika satu lalu sehingga adanya arus yang mengalir dari power supply menuju ke Vcc, kemudian dikeluarkan berupa tegangan melalui kaki Vout kemudian menuju ke Op-Amp di mana di sini Op-Amp sebagai komparator inverting dengan Vref =0 dimana Vout = +Vsat, Vut = R6/(R3 +R6)X Vsat =2000/2500X10,8 = 8,64v. Setelah itu tegangan diumpankan ke R16 menuju kaki base dengan tegangan yang cukup pada base sehingga transistor aktif dengan transistor aktif maka ada arus yang mengalir dari power supply menuju relay menuju kolektor menuju emitor terus ke ground, jenis dari biasnya yaitu fixed bias dengan adanya arus tersebut maka nilai menjadi aktif dengan switch-nya berpindah ke kiri sehingga rangkaian loop menjadi tertutup dengan rangkaian loop tertutup maka arus dapat mengalir yang mengakibatkan lampu led dan buzzer peringatan hidup.

Video

6. File Download [kembali]

HTML KLIK DI SINI

RANGKAIAN SIMULASI KLIK DI SINI

VIDEO KLIK DI SINI

DATASHEET BUZZER KLIK DI SINI

DATASHEET TOUCH SENSOR KLIK DI SINI

DATASHEET PIR SENSOR KLIK DI SINI

DATASHEET SOUND SENSOR KLIK DI SINI

DATASHEET RELAY KLIK DI SINI

DATASHEET BUZZER KLIK DI SINI

DATASHEET OP-AMP LM741 KLIK DI SINI

DATASHEET DIODA 1N4002 KLIK DI SINI

DATASHEET RESISTOR KLIK DI SINI

DATASHEET VOLTMETER KLIK DI SINI

LIBRARY SENSOR SOUND KLIK DI SINI

LIBRARY SENSOR TOUCH KLIK DI SINI

LIBRARY SENSOR PIR KLIK DI SINI
